MåleinstruktionerMONUMO Enkeltsidet Rullenet

Produktets langvarige og problemfri ydeevne afhænger ikke kun af dets høje fremstillingskvalitet, men også af korrekt montering og installation. For at sikre, at insektnetnet passer perfekt, skal det valgte område måles nøjagtigt og omhyggeligt.
Det er bydende nødvendigt nøje at følge de illustrative diagrammer nedenfor.

Installation inde i fordybningen
monumo ab

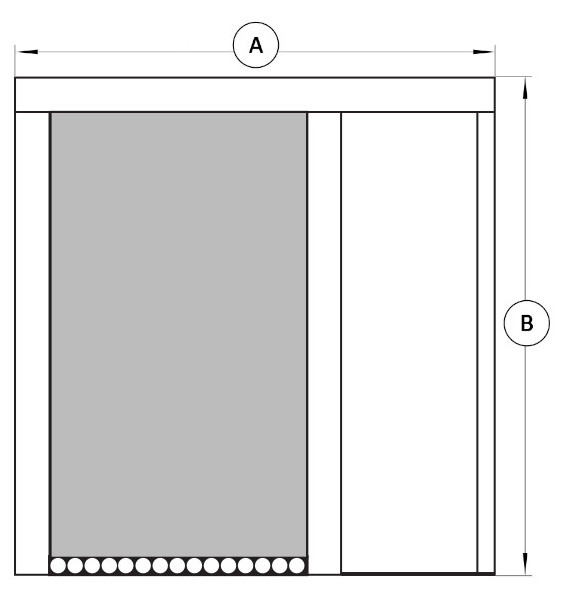

  • A - BREDDEDette er bredden af den ydre dørs fordybning.
  • B - HØJDEDette er højdepunktet af den yderste dørs tilbagetrækning.

Hvis fordybningens dimensioner varierer på forskellige punkter, bør den mindste måling anvendes for at sikre nem installation.

MONUMO insektnet kan bruges til døre, der åbner indad.

Dimensionerne A og B vil være de endelige produktdimensioner.

Installation uden for nichen
monumo ab
  • A - BREDDEDette er bredden af den ydre dørs fordybning.
  • B - HØJDEDette er højdepunktet af den yderste dørs tilbagetrækning.

Vi foreslår, at insektnetnettet er 50 til 228 mm bredere (flere detaljer kan findes på det ekstra billede under afsnittet om insektnetvarianter) og 50 mm højere end fordybningen for at sikre nem installation og for at forhindre, at den bevægelige profil optager plads i passagen, når nettet er trukket tilbage.

MONUMO insektnet kan bruges til døre, der åbner indad.

Dimensionerne A og B vil være de endelige produktdimensioner.

Varianter

MONUMO1

MONUMO Enkeltsidet insektnet

MONUMO1 roller

MONUMO2

MONUMO Dobbeltsidet insektnet

MONUMO2 roller

*1P - MONUMO enkeltbetjent fra højre; 1L - MONUMO enkeltbetjent fra venstre

Dimensioner af andre komponenter

Side profile with magnet

Sideprofil med magnet

Side profile with clips

Sideprofil med klips

Upper rail with seals

Øvre skinne med tætninger

PVC bottom rail

PVC bundskinne

Inclined PVC bottom rail 7°

Inclined PVC bundskinne 7°

*Alle dimensioner er angivet i millimeter.
